SSD1306 : comment tirer le meilleur parti de votre écran OLED pour vos projets DIY

Comprendre ce que pilote réellement le SSD1306

Le SSD1306 n’est pas le nom de l’écran, mais celui de son contrôleur d’affichage. Il reçoit les données envoyées par votre Arduino, ESP32, Raspberry Pi ou autre carte, les stocke dans sa mémoire graphique puis pilote la matrice OLED. Les modules les plus fréquents mesurent 0,91 ou 0,96 pouce et proposent une définition de 128 × 32 ou 128 × 64 pixels.

Contrairement à un écran LCD classique, un écran OLED ne possède pas de rétroéclairage : chaque pixel émet sa propre lumière. Un pixel noir est donc éteint. Cela explique les noirs profonds, le contraste très élevé et la bonne lisibilité dans une pièce peu éclairée. En contrepartie, afficher longtemps des éléments blancs fixes à pleine intensité accélère le vieillissement local de la dalle.

Sur un modèle de 128 × 64 pixels, l’écran est organisé en huit bandes horizontales de huit pixels, souvent appelées pages. La surface totale compte 8 192 pixels, soit 1 024 octets pour une image monochrome complète. Cette donnée est déterminante sur les petites cartes : un Arduino Uno ne dispose que de 2 Ko de mémoire vive.

Les modules existent le plus souvent en blanc, bleu ou bicolore bleu-jaune. Cette couleur est liée à la dalle, non au programme. Les pixels restent monochromes : vous ne pourrez pas obtenir de rouge, de vert ou d’images en couleurs avec un SSD1306.

I2C ou SPI : choisissez l’interface adaptée à votre montage

Le même contrôleur peut communiquer par I2C ou par SPI. L’I2C est la solution la plus courante sur les petits écrans OLED : quatre connexions suffisent, alimentation comprise. Le SPI demande davantage de fils, mais transfère les données plus vite et convient mieux à une interface qui évolue souvent.

Sur Arduino Uno ou Nano, SDA et SCL correspondent généralement aux broches analogiques A4 et A5, ou aux broches dédiées sur les versions qui les dupliquent. Sur Raspberry Pi, le bus I2C matériel se trouve habituellement sur les broches physiques 3 et 5. Sur ESP32, les broches I2C sont configurables dans le programme : ne supposez pas qu’un tutoriel prévu pour une carte s’applique automatiquement à une autre.

Les écrans I2C SSD1306 répondent très souvent à l’adresse 0x3C, parfois à 0x3D. Cette adresse est définie par le câblage du module. Si votre programme utilise 0x3C alors que l’écran répond à 0x3D, il restera noir sans forcément afficher d’erreur explicite.

Un petit écran OLED coûte en général entre 3 et 10 € pour un module I2C courant de 0,96 pouce. Les versions plus grandes, SPI, mieux assemblées ou vendues avec des connecteurs déjà soudés se situent plutôt entre 8 et 20 €. Le prix ne garantit pas le contrôleur : lisez la fiche technique ou la sérigraphie lorsque c’est possible.

À lire aussiClé numérique ou boîte physique ? Avantages et limites des licences dématérialisées Microsoft

Brancher le module proprement et valider le bus avant de coder

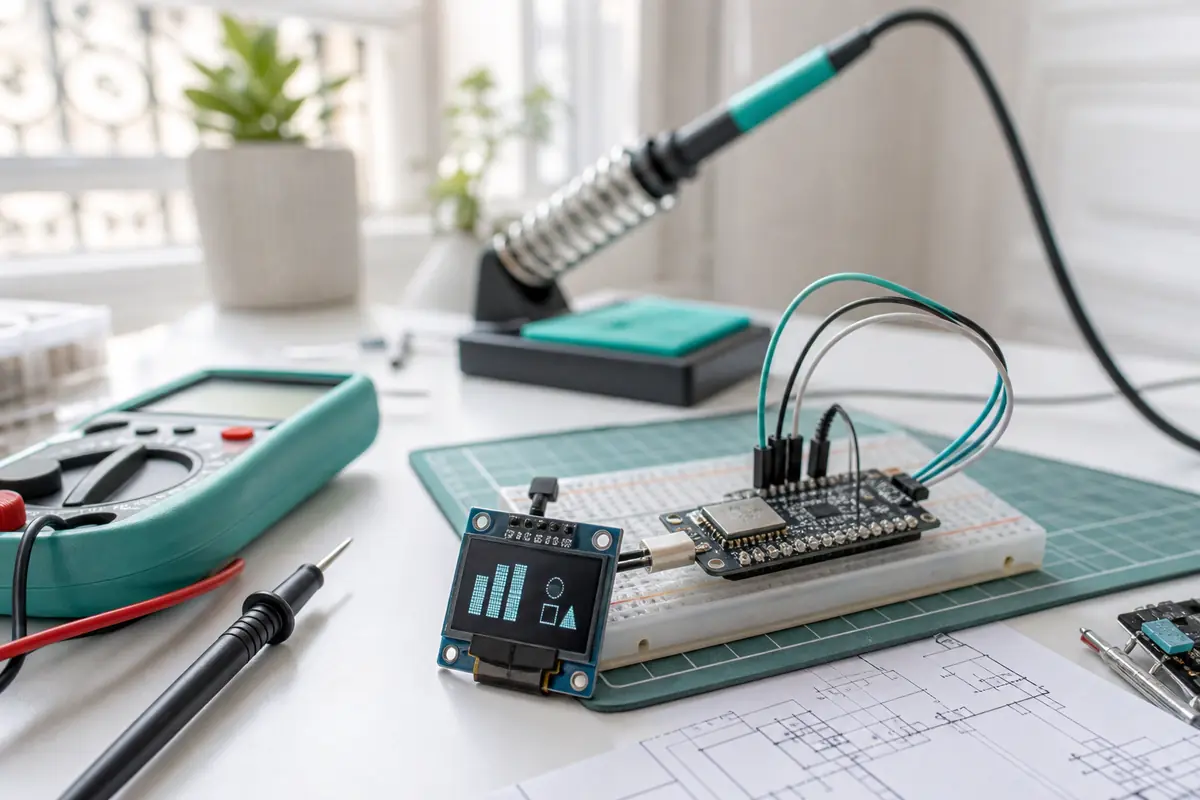

Pour une version I2C à quatre broches, reliez GND à la masse commune, VCC à l’alimentation appropriée, puis SDA et SCL aux broches du bus I2C de la carte. Gardez les fils courts, surtout si plusieurs capteurs partagent le même bus. Des fils trop longs, une breadboard fatiguée ou des connexions mal enfoncées peuvent produire des caractères aléatoires ou des déconnexions intermittentes.

Les versions SPI comportent en plus des broches de sélection et de contrôle. CS choisit l’écran sur le bus, DC distingue une commande d’une donnée graphique, RST réinitialise le contrôleur. Le SPI est plus rapide, mais il faut renseigner précisément ces broches dans le programme.

Avant de charger une bibliothèque graphique, lancez un scanner I2C si vous utilisez cette interface. Ce petit programme interroge toutes les adresses possibles et affiche celles qui répondent. Vous obtenez une réponse concrète à deux questions : le câblage fonctionne-t-il, et quelle adresse faut-il transmettre à la bibliothèque ?

Pour les modules sans connecteur soudé, utilisez des barrettes de broches droites et inspectez chaque soudure. Une soudure terne, une pastille à peine mouillée ou un pont d’étain entre deux contacts explique davantage de pannes qu’un problème de bibliothèque. Testez aussi la continuité entre la carte et le module si vous avez un multimètre.

Initialiser l’écran avec la bibliothèque qui convient à votre carte

Deux approches sont très utilisées sur Arduino. La combinaison Adafruit GFX et Adafruit SSD1306 est facile à prendre en main : elle fournit texte, lignes, cercles et images monochromes via un tampon complet en mémoire. U8g2 propose un large choix de polices et sait travailler en mode paginé, ce qui économise de la mémoire vive sur les cartes modestes.

Avec MicroPython, vous trouverez couramment un pilote ssd1306 associé au module framebuf. Sur Raspberry Pi, un pilote Python compatible permet aussi de dessiner une image monochrome avant de l’envoyer à l’écran. Dans tous les cas, la logique reste la même : vous dessinez d’abord dans une mémoire tampon, puis vous demandez l’envoi vers la dalle.

Voici une initialisation minimale avec les bibliothèques Adafruit pour un écran I2C de 128 × 64 pixels :

```cpp #include <Wire.h> ; #include <Adafruit_GFX.h> ; #include <Adafruit_SSD1306.h> ;

Adafruit_SSD1306 display(128, 64, &Wire, -1) ;

void setup() { if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { for (; ;) {} } display.clearDisplay() ; display.setTextSize(1) ; display.setTextColor(SSD1306_WHITE) ; display.setCursor(0, 0) ; display.print(F("Bonjour")) ; display.display() ; }

void loop() {} ```

Le paramètre 0x3C doit correspondre au résultat de votre scanner I2C. Le -1 indique ici qu’aucune broche de réinitialisation séparée n’est utilisée. Sur un module qui expose réellement RST, déclarez la broche concernée plutôt que de la laisser flottante.

L’appel à display.clearDisplay() efface le tampon logiciel, pas nécessairement la dalle instantanément. L’image devient visible après display.display(). Oublier cet appel est une erreur classique : le programme semble fonctionner, mais rien ne change à l’écran.

Concevoir une interface lisible sur seulement 128 × 64 pixels

La force d’un écran SSD1306 n’est pas d’afficher beaucoup d’informations, mais d’afficher la bonne information sans ambiguïté. À la taille de caractères par défaut, une largeur de 128 pixels correspond à environ 21 caractères de six pixels de large. Les accents, les unités et les valeurs longues réduisent encore l’espace disponible.

Réservez la première ligne au statut le plus utile : température, mode actif, connexion ou heure. Placez ensuite une valeur principale en grande taille, puis une information secondaire plus petite. Pour une mesure, « 23,4 °C » sera plus efficace qu’un écran rempli de libellés techniques et de décimales inutiles.

Les coordonnées commencent en haut à gauche : x augmente vers la droite, y vers le bas. Une ligne tracée de (0, 0) à (127, 63) relie donc les deux coins opposés. Préparez votre mise en page sur papier quadrillé ou avec une grille de 128 × 64 : vous éviterez les chevauchements invisibles dans le code.

Pour les pictogrammes, convertissez une image noir et blanc en tableau de bits. Une icône de 32 × 32 pixels ne demande que 128 octets. Préférez des traits de deux pixels et des formes simples : à cette définition, un symbole épuré reste lisible, tandis qu’un dessin détaillé devient confus.

À lire aussiComment organiser un événement dans le métavers : guide pratique

Préserver la mémoire, la vitesse et l’autonomie du montage

Le principal frein des petites cartes n’est pas toujours le processeur, mais la mémoire vive. Une bibliothèque à tampon complet réserve généralement 1 024 octets pour 128 × 64 pixels, auxquels s’ajoutent vos variables, bibliothèques de capteurs et chaînes de caractères. Sur une carte disposant de peu de RAM, un affichage instable ou des redémarrages inexpliqués peuvent venir d’un dépassement mémoire.

Si votre montage manque de RAM, trois solutions sont réalistes : adopter un écran 128 × 32, utiliser le mode paginé d’une bibliothèque adaptée, ou choisir un microcontrôleur plus généreux en mémoire. Réduire la taille de vos textes stockés en RAM aide aussi ; sur les cartes Arduino compatibles, la macro F() permet de conserver des chaînes constantes en mémoire programme.

En I2C, un rafraîchissement complet envoie environ un kilo-octet de données, sans compter les commandes. Cela reste très correct pour une station météo ou un menu, mais les animations rapides seront limitées, surtout sur un bus partagé avec plusieurs capteurs. Augmenter la fréquence I2C peut aider si tous les composants et le câblage le supportent ; le SPI est souvent plus pertinent si la fluidité est une priorité.

La consommation varie avec la luminosité réglée et le nombre de pixels allumés. Un fond noir avec quelques caractères blancs sollicite moins la dalle qu’un écran entièrement blanc. Pour un appareil sur batterie, baissez le contraste, espacez les mises à jour et mettez l’affichage en veille lorsque l’utilisateur ne consulte rien.

Diagnostiquer un écran noir, décalé ou instable avec méthode

Un écran noir ne signifie pas automatiquement que le module est défectueux. Commencez toujours par l’alimentation et le bus, puis seulement par le code graphique. Changer simultanément les fils, l’adresse et la bibliothèque empêche d’identifier la vraie cause.

Des pixels qui s’allument mais des caractères illisibles signalent souvent un mauvais pilote, une mauvaise résolution ou un signal perturbé. Une image décalée horizontalement évoque particulièrement un contrôleur différent, comme le SH1106. Des redémarrages au moment de l’affichage orientent plutôt vers un manque de RAM ou une alimentation qui s’effondre.

Ne branchez pas et ne débranchez pas le module sous tension si vous pouvez l’éviter. Sur une breadboard, un fil déplacé peut relier brièvement une ligne de données à l’alimentation. Coupez l’alimentation avant toute modification, surtout lorsque votre carte fonctionne en 3,3 V.

Savoir quand conserver le SSD1306 et quand choisir un autre écran

Le SSD1306 est particulièrement adapté à une horloge connectée, un afficheur de capteurs, un minuteur, un contrôleur de serre, un lecteur de données ou une interface de réglage. Sa petite taille, son contraste et sa simplicité de programmation compensent largement ses limites lorsqu’il faut montrer peu d’informations utiles.

Pour une image couleur, des photos, un écran très grand ou une bonne lisibilité en plein soleil, un autre type de dalle sera plus adapté. Un écran e-paper est excellent pour une information fixe sur batterie ; un écran TFT convient mieux aux couleurs et aux interfaces riches, au prix d’une consommation, d’un câblage ou d’une programmation souvent plus importants.

Pour faire durer votre OLED, affichez un fond majoritairement noir, évitez une luminosité maximale permanente et modifiez légèrement les informations fixes sur les appareils allumés en continu. Un décalage périodique de quelques pixels pour l’horloge ou les icônes limite le vieillissement concentré d’une même zone de la dalle.
