Quels tests de performance sont réalisés sur les systèmes de chauffage industriel ?

Un test de performance mesure le système entier, pas seulement la chaudière

Une chaudière, un réseau d’eau chaude, des aérothermes, une centrale de traitement d’air, des échangeurs et des pompes forment un ensemble. Le rendement du brûleur peut être bon alors que l’installation consomme trop, par exemple à cause d’un réseau mal isolé, de circulateurs qui tournent en permanence ou de vannes qui provoquent des courts-circuits hydrauliques.

Le premier travail consiste donc à fixer le périmètre du test. Veut-on évaluer le générateur seul, la chaufferie avec ses auxiliaires électriques, ou toute la chaîne jusqu’au procédé chauffé ? Cette décision change le résultat et, surtout, les actions à engager. Un ratio énergétique n’a de sens que si son numérateur et son dénominateur sont définis de façon cohérente.

Pour une chaudière à eau chaude, la puissance thermique utile peut notamment être estimée à partir du débit d’eau et de l’écart de température entre le départ et le retour. Pour un sécheur, un four ou une installation de soufflage d’air chaud, le calcul doit aussi intégrer le débit d’air, l’humidité évaporée, les températures d’entrée et de sortie, voire les ouvertures du procédé. La performance utile est celle délivrée à l’usage réel, pas celle annoncée sur la plaque signalétique.

Réception d’équipement : distinguer essai en usine et essai sur site

Lorsqu’un équipement neuf est acheté, le cahier des charges peut prévoir des essais d’acceptation. Un essai en usine, souvent appelé FAT pour Factory Acceptance Test, vérifie avant expédition le fonctionnement d’un skid, d’une armoire de commande, des sécurités ou de certains automatismes. Il est utile pour détecter les erreurs de fabrication, mais il ne reproduit généralement ni le réseau du client ni les variations réelles de production.

L’essai sur site, ou SAT pour Site Acceptance Test, est celui qui confirme que l’ensemble installé satisfait les performances contractuelles. Il doit vérifier le fonctionnement des chaudières ou générateurs, des équipements de transfert, de la distribution, des alarmes et de l’automatisme avec les fluides, les pressions et les interfaces réels.

Un protocole de réception solide précise la puissance attendue, le combustible de référence, les conditions ambiantes admissibles, le point de fonctionnement visé, les instruments retenus et la durée minimale de stabilisation. Sans ces éléments, un désaccord est fréquent : le fournisseur peut avoir atteint le rendement du générateur, tandis que l’exploitant constate une puissance insuffisante au point d’utilisation.

À lire aussiQuels sont les avantages du chauffage industriel pour les entreprises ?

Rendement thermique et combustion : les mesures centrales des chaudières

Le rendement compare l’énergie contenue dans le combustible à la chaleur transférée à l’eau, à la vapeur ou à l’air. Cette comparaison doit indiquer la convention retenue pour le pouvoir calorifique du combustible : PCI ou PCS. Mélanger les deux références peut créer un écart apparent sans que l’équipement ait changé de comportement.

La méthode directe mesure le combustible consommé sur une période stabilisée et la chaleur utile produite. Sur un réseau à eau, cette dernière repose sur le débit réel et sur l’écart entre la température de départ et celle de retour. La méthode indirecte établit un bilan de pertes : fumées chaudes, excès d’air, imbrûlés, rayonnement des parois, purges éventuelles dans le cas de vapeur. Pour les générateurs de forte puissance, le bilan détaillé permet souvent de localiser plus précisément la dérive.

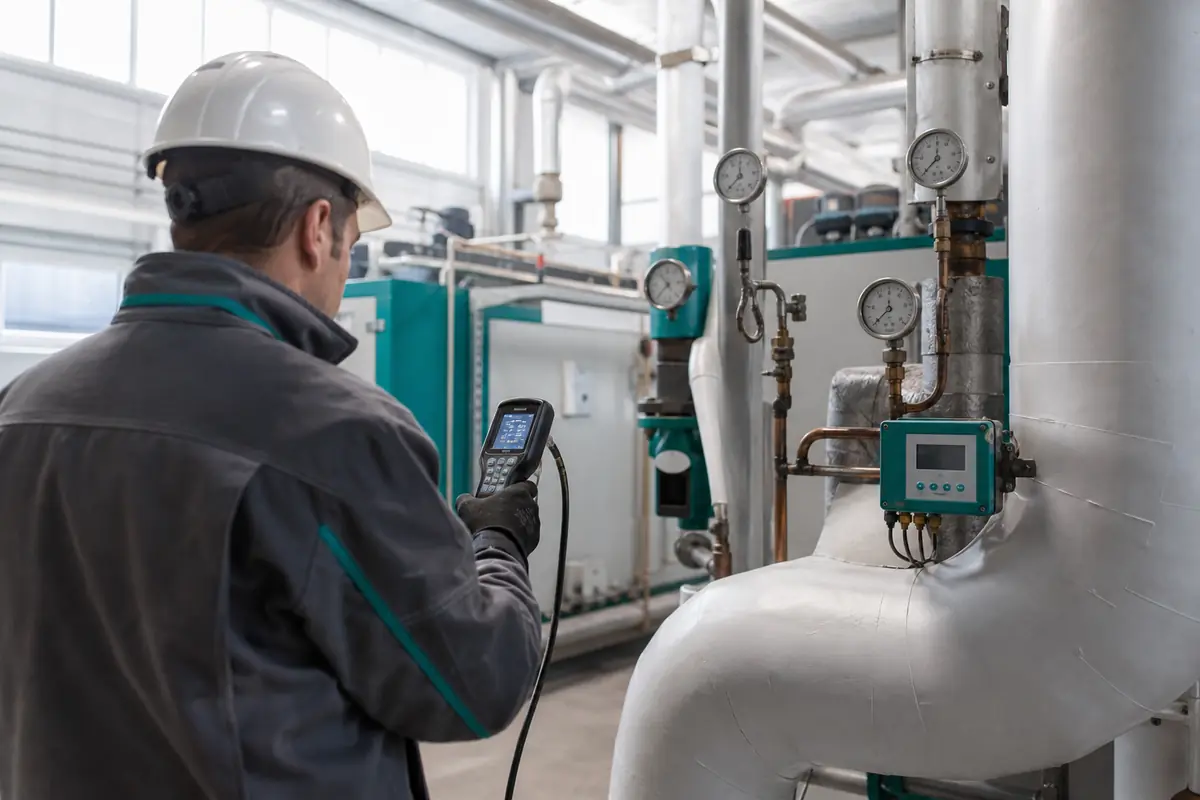

L’analyse des fumées mesure couramment l’oxygène résiduel, le monoxyde de carbone, le dioxyde de carbone, la température des fumées et, selon le contexte, les oxydes d’azote. Un excès d’air trop élevé refroidit inutilement les fumées et augmente les pertes au conduit. À l’inverse, un manque d’air peut accroître le CO et dégrader la combustion. Le bon réglage n’est donc pas un chiffre universel : il dépend du combustible, du brûleur et de la charge.

La température des fumées est un indicateur utile, mais insuffisant seule. Elle peut augmenter en cas d’encrassement de l’échangeur, de débit excessif d’air ou de mauvais transfert thermique. Elle varie également avec le régime de la chaudière et la température de retour d’eau. Sur une chaudière à condensation, un retour suffisamment froid permet de récupérer une partie de la chaleur latente des fumées ; une installation qui fonctionne avec un retour trop chaud perd ce bénéfice.

Tester les réseaux d’eau, d’air et les auxiliaires électriques

Dans un circuit d’eau chaude, les essais portent sur les débits, les températures, les pressions et les pertes de charge. Un débit réel inférieur au besoin réduit la puissance aux batteries, échangeurs ou aérothermes. À l’inverse, un débit excessif peut augmenter les besoins électriques de pompage, le bruit et l’usure, sans apporter plus de chaleur utile.

L’écart de température, souvent noté ΔT, apporte une information très parlante. Un ΔT anormalement faible peut signaler un surdébit, une vanne trois voies mal réglée, un by-pass ouvert ou des émetteurs qui ne prélèvent pas suffisamment de chaleur. Sur un circuit qui alimente une chaudière à condensation, cette situation peut aussi réchauffer le retour et réduire la condensation.

Les tests comprennent généralement un équilibrage des branches, le contrôle du sens de circulation, la vérification des vannes de régulation et la mesure des pressions aux points éloignés. Les mesures sont réalisées à des points connus du schéma hydraulique. Un débit affiché par la pompe n’est pas toujours le débit qui circule effectivement dans chaque usage : un débitmètre temporaire ou permanent est plus probant.

Pour le chauffage par air, notamment les centrales de traitement d’air, aérothermes et générateurs d’air chaud, on contrôle le débit d’air soufflé, les températures amont et aval de batterie, les pressions disponibles, l’état des filtres et l’équilibrage des gaines. Une batterie chaude peut sembler fonctionner alors que le débit d’air est trop bas pour couvrir les besoins du local ou du procédé.

Les auxiliaires ne doivent pas être oubliés. Pompes, ventilateurs, compresseurs associés, systèmes de traitement d’eau et automatismes consomment de l’électricité. Un analyseur de réseau peut relever puissance, intensité et facteur de puissance ; un enregistrement sur plusieurs jours révèle ensuite les équipements qui tournent hors besoin. Le meilleur indicateur économique est souvent l’énergie totale par unité produite ou par heure de fonctionnement utile, et non le seul volume de gaz consommé.

Vérifier la régulation à charge partielle et pendant les phases transitoires

Une installation peut être très efficace au point nominal et gaspiller beaucoup d’énergie le reste du temps. Dans l’industrie, les besoins changent avec les équipes, les cadences, l’ouverture des quais, les nettoyages, les saisons et les arrêts de ligne. Les essais doivent donc inclure les phases de démarrage, les faibles charges, les variations rapides et l’arrêt.

On analyse alors les tendances de température, la position des vannes, la vitesse des pompes à variation de vitesse, la modulation du brûleur, les demandes simultanées chaud/froid éventuelles et la fréquence des démarrages. Des cycles courts répétés d’un brûleur indiquent souvent une puissance mal adaptée au besoin instantané, une faible inertie ou une régulation mal paramétrée. Ils accélèrent l’usure et dégradent le rendement saisonnier.

Les tests de régulation vérifient aussi les interverrouillages : arrêt des ventilateurs lorsque le chauffage est coupé, réduction des consignes hors production, priorités entre plusieurs chaudières, cascade de générateurs et limitation de température selon le besoin réel. Une cascade correctement réglée évite de maintenir plusieurs générateurs à faible charge, situation qui peut être défavorable selon leur technologie.

À lire aussiChauffage industriel pour local technique : chauffage compact et sécurisé pour locaux techniques industriels

Émissions, sécurité et conformité : des contrôles distincts de l’efficacité énergétique

Les tests d’émissions contrôlent les polluants rejetés à l’atmosphère selon l’équipement et le cadre réglementaire du site. Ils peuvent viser notamment les oxydes d’azote, le monoxyde de carbone, les poussières, les composés soufrés ou d’autres paramètres liés au combustible et au procédé. Une faible émission de CO ne garantit pas, à elle seule, un rendement élevé ; elle traduit surtout une combustion suffisamment complète dans les conditions observées.

Les systèmes à combustion font également l’objet de vérifications de sécurité : étanchéité du circuit combustible, détection de flamme, pressostats, thermostat de sécurité, clapets, évacuation des fumées, ventilation du local et séquences de mise en sécurité. Pour les équipements sous pression, les contrôles et inspections applicables dépendent de leur catégorie et de leurs caractéristiques. Ils doivent être pilotés avec l’exploitant, le fabricant et, lorsque cela s’impose, l’organisme compétent.

En France, les obligations ne sont pas identiques pour tous les équipements industriels. Elles varient selon la puissance, l’énergie utilisée, le type de générateur, le statut de l’établissement et les prescriptions éventuellement liées aux installations classées pour la protection de l’environnement. Les obligations d’entretien et d’inspection de certains équipements de chauffage ne remplacent pas les contrôles imposés par une autorisation, un arrêté préfectoral ou les règles applicables aux équipements sous pression.

Un rapport de conformité doit distinguer clairement les mesures réglementaires des mesures d’optimisation énergétique. Les premières répondent à une obligation précise ; les secondes servent à réduire les consommations et à améliorer la disponibilité. Pour éviter une lacune, faites vérifier le programme de contrôle par le responsable HSE, le mainteneur qualifié ou un bureau compétent connaissant les installations du site.

Interpréter les écarts et choisir les actions qui rapportent vraiment

Un résultat de test doit toujours être accompagné de ses conditions de mesure. Un rendement mesuré un jour doux, à 90 % de charge et avec une température de retour basse ne peut pas être comparé directement à une mesure réalisée à faible charge en hiver. Les incertitudes de débit, de comptage du combustible et de température doivent également être connues : une petite différence peut ne pas être significative.

La priorité va en général aux dérives simples à corriger et mesurables : réglage de combustion, suppression d’un by-pass permanent, programmation horaire, réparation d’une fuite, calorifugeage accessible, nettoyage d’un échangeur ou adaptation de la vitesse de pompe. Viennent ensuite les optimisations nécessitant une étude : équilibrage complet, modification de la cascade, récupération de chaleur sur fumées ou sur procédé, stockage tampon, remplacement d’un générateur ou rénovation d’un réseau.

Avant un investissement, établissez une référence de consommation normalisée autant que possible par les heures de fonctionnement, le tonnage produit ou les degrés-jours lorsque le chauffage des bâtiments est concerné. Après travaux, répétez le protocole au même périmètre. Cette démarche évite de présenter comme un gain technique une baisse qui viendrait seulement d’une production réduite.

À quelle fréquence tester et qui solliciter ?

La surveillance de base doit être continue lorsque le système est stratégique : comptage du combustible, énergie thermique produite, température de départ et retour, état des générateurs, consommation des auxiliaires. L’exploitant peut ainsi détecter une dérive entre deux interventions. Un relevé mensuel peut suffire pour une petite installation stable ; un suivi plus rapproché est pertinent pour une chaufferie qui alimente un procédé énergivore.

Une campagne approfondie est particulièrement pertinente à la réception d’un équipement, après le remplacement d’un brûleur ou d’une chaudière, après une modification majeure de réseau, en cas de hausse inexpliquée des consommations ou avant de financer des travaux. Il est également utile de la programmer à une période représentative de la charge habituelle. Il n’existe pas une fréquence unique valable pour toutes les installations industrielles : les échéances réglementaires et les besoins de pilotage doivent être traités séparément.

Le prestataire adapté dépend de l’objectif. Un mainteneur compétent intervient sur la combustion, les sécurités et les réglages courants. Un intégrateur ou un fabricant participe utilement à la réception contractuelle. Pour un bilan complexe, associant plusieurs énergies, récupération de chaleur, production de vapeur et procédé industriel, un bureau d’études ou un auditeur énergie indépendant apporte un regard plus global. Dans tous les cas, exigez un rapport qui donne les données brutes, les méthodes de calcul, les conditions d’essai, les limites de mesure et un plan d’action chiffré de manière prudente.
