Installation électrique du faisceau d'attelage voiture : tutoriel

Identifier le faisceau adapté à votre voiture et à votre remorque

Commencez par relever avec précision la marque, le modèle, l’année, la carrosserie et, si possible, le numéro d’identification de votre véhicule. Deux versions très proches d’une même voiture peuvent avoir un câblage de feux différent, une préparation d’attelage d’origine ou un réseau multiplexé. Un faisceau vendu pour votre version exacte évite de chercher les fils des clignotants un par un dans le coffre.

Les voitures équipées d’un réseau multiplexé surveillent la consommation des lampes et communiquent entre calculateurs. Ajouter une charge sur les fils de feux sans boîtier adapté peut alors déclencher un message d’alerte, faire clignoter les feux anormalement ou endommager un module. Sur un véhicule récent, un boîtier électronique compatible est la règle, pas une option de confort.

La prise 7 broches transmet les fonctions lumineuses de base : clignotants, stop, veilleuses et antibrouillard arrière. La prise 13 broches ajoute notamment le feu de recul, des masses séparées et, selon le faisceau, une alimentation permanente ou commandée. Elle est plus étanche, se verrouille par rotation et évite l’adaptateur sur de nombreux équipements récents.

Réunir le matériel sans improviser sur les connexions

Un faisceau spécifique comprend habituellement la prise, le boîtier, les câbles, les connecteurs et la visserie. Vérifiez son contenu avant de démonter les garnitures : les pièces manquantes se découvrent souvent trop tard, quand le coffre est déjà ouvert. Consultez aussi la notice du constructeur du faisceau, car l’emplacement du boîtier et la nécessité d’un codage changent selon les véhicules.

Préparez une douille ou une clé pour les bornes de batterie, des outils de dépose de garniture en plastique, une pince coupante, une pince à sertir si le kit l’exige, des colliers de fixation et une lampe d’atelier. Un contrôleur de prise 7 ou 13 broches est très utile : il vérifie les fonctions avec une charge simulée ou des témoins, là où un multimètre peut afficher une tension correcte malgré une masse défaillante.

Évitez les raccords rapides bas de gamme qui percent l’isolant et restent exposés à l’humidité. Les connecteurs fournis avec un faisceau spécifique sont préférables. Avec un kit universel, utilisez des raccords sertis de qualité, adaptés à la section des câbles, puis isolez-les soigneusement selon les préconisations du fabricant.

À lire aussiComment réparer un catalyseur de voiture essence sans tout changer

Mettre le véhicule en sécurité avant de démonter le coffre

Stationnez la voiture à plat, serrez le frein de stationnement et coupez le contact. Ouvrez le coffre, retirez le plancher si nécessaire et dégagez les garnitures arrière en conservant vis et agrafes dans des récipients séparés. Une agrafe cassée laisse ensuite une garniture qui vibre ou prend du jeu.

Pour intervenir sur l’alimentation du boîtier, suivez la procédure prévue par le constructeur de la voiture. Sur certains véhicules, il faut attendre quelques minutes que les calculateurs se mettent en veille avant de débrancher la borne négative de la batterie. Ne débranchez pas la batterie à l’aveugle si le manuel mentionne une procédure particulière, un système antivol, une batterie auxiliaire ou des réglages à mémoriser.

Repérez à sec le parcours complet : depuis les feux arrière ou les prises d’origine, jusqu’au boîtier, puis vers le dessous de caisse et la prise d’attelage. Le boîtier doit rester dans une zone sèche du coffre ou derrière une garniture latérale, jamais posé librement dans le bac de roue de secours où la condensation et les infiltrations s’accumulent.

Installer le boîtier et acheminer le câble vers la prise

Fixez le boîtier sur une partie rigide de la carrosserie, à l’abri des mouvements de bagages. Respectez son sens de montage si la notice en indique un. Laissez assez de longueur pour déposer une garniture ultérieurement, sans créer une boucle susceptible d’être pincée ou coupée.

Le passage du câble vers l’extérieur se fait idéalement par un passe-fil d’origine situé derrière le pare-chocs ou sous le coffre. S’il faut utiliser un passe-fil du kit, installez-le sur une zone saine et ébavurée : une tôle coupante attaque progressivement l’isolant, puis crée un court-circuit parfois difficile à localiser. Ne faites pas passer le câble à travers un joint de coffre ; l’écrasement répété et l’entrée d’eau finissent par l’endommager.

Sous la voiture, maintenez le faisceau avec des colliers sur les points fixes prévus ou sur des éléments non mobiles. Gardez-le à distance de la ligne d’échappement, des ressorts, des bras de suspension et des zones exposées aux projections directes des roues. Laissez une légère réserve à proximité de la prise, mais pas une boucle pendante qui peut accrocher un obstacle.

Raccorder les signaux sans perturber les feux arrière

Avec un faisceau spécifique, branchez les connecteurs en T entre le connecteur d’origine de la voiture et le bloc optique. Ne forcez jamais une prise : les détrompeurs doivent la guider naturellement. Vérifiez que chaque verrou est engagé, car une fiche partiellement clipsée peut couper un feu du véhicule tout en laissant l’autre côté fonctionner.

Avec un kit universel, le boîtier détecte les signaux des feux gauche et droit, puis alimente séparément la remorque. Reportez-vous au schéma du kit et identifiez les fonctions avec le câblage propre à votre véhicule. Ne vous fiez pas uniquement à la couleur des fils de la voiture : elle varie selon les marques, les années et les équipements. Un schéma électrique ou une mesure méthodique de chaque fonction est plus sûr.

La plupart des boîtiers universels requièrent une alimentation positive directe depuis la batterie. Acheminez le câble d’alimentation dans une gaine de protection, installez le porte-fusible à l’emplacement prescrit et ne mettez le fusible qu’après le contrôle final du montage. Utiliser un fil d’éclairage arrière comme alimentation de puissance surcharge son circuit et peut faire fondre un connecteur.

Certaines voitures demandent ensuite une activation électronique du mode remorque. Elle peut permettre de désactiver automatiquement les radars arrière, d’adapter l’antibrouillard arrière, de prendre en compte le contrôle de stabilité de remorque ou d’éviter des défauts au tableau de bord. Si la notice du faisceau ou du véhicule l’impose, faites réaliser cette opération par un professionnel équipé de l’outil de diagnostic adapté.

À lire aussiPerte de puissance due à une fuite d'échappement : diagnostics à faire

Câbler la prise 7 ou 13 broches en respectant les numéros

Dévissez le capot de prise, faites passer le câble dans son presse-étoupe, puis raccordez chaque conducteur à la borne numérotée. Les numéros moulés dans la prise font foi. Serrez les vis sans écraser les brins de cuivre et vérifiez qu’aucun filament ne dépasse vers la borne voisine.

Voici les fonctions habituelles d’une prise 7 broches conforme à la norme ISO 1724. Les couleurs indiquées sont courantes dans les faisceaux normalisés, mais le repérage par numéro reste la référence.

Sur une prise 13 broches conforme à la norme ISO 11446, les broches 1 à 7 assurent ces mêmes fonctions. La broche 8 sert généralement au feu de recul ; les broches 9 et 10 peuvent fournir une alimentation auxiliaire permanente ou commandée selon le montage. Les broches 11 et 13 sont des masses dédiées à ces circuits, tandis que la 12 est souvent réservée. Une caravane ne doit pas être branchée sur une alimentation auxiliaire non prévue pour son besoin : la charge d’une batterie ou le fonctionnement d’un réfrigérateur réclame une installation dimensionnée pour cela.

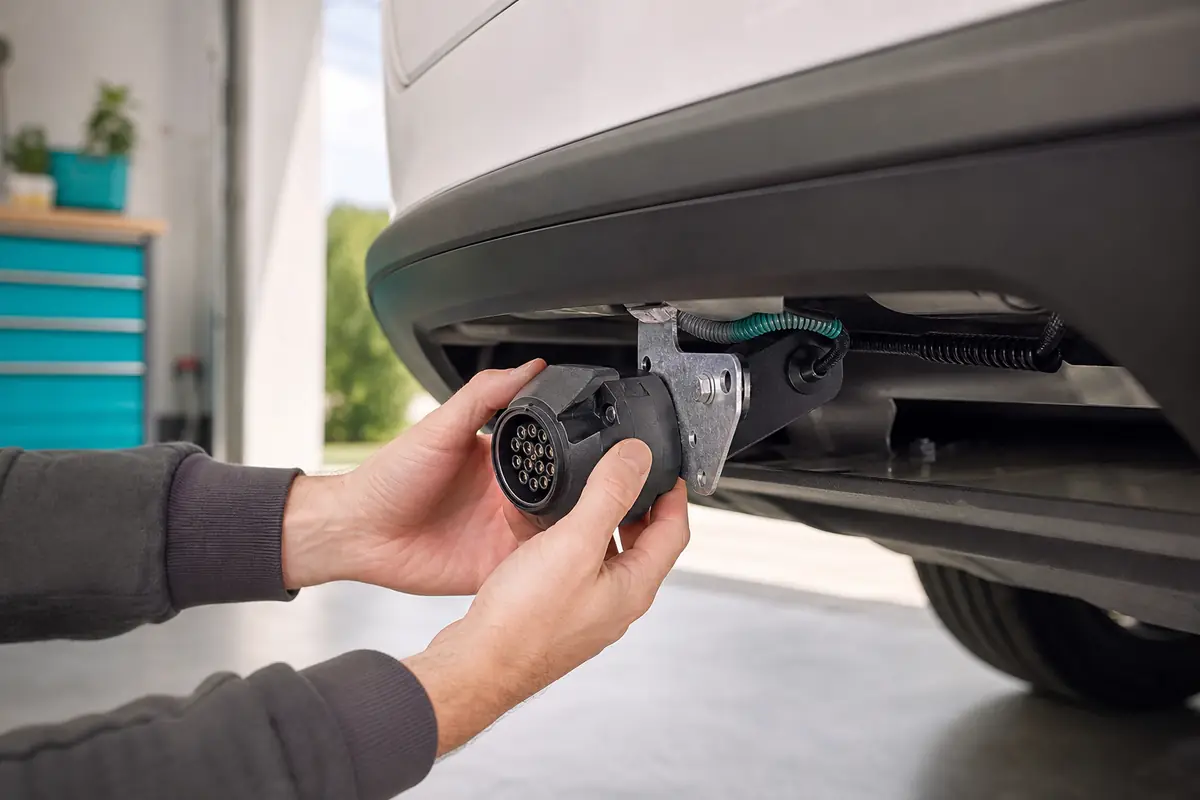

Refermez soigneusement la prise, serrez son presse-étoupe et fixez-la au support de l’attelage. Le couvercle doit se fermer librement et la prise ne doit ni tourner ni toucher le pare-chocs à l’ouverture.

Tester chaque feu avec une remorque ou un contrôleur de prise

Réinstallez la batterie en respectant la procédure du véhicule, puis insérez le fusible du faisceau si tout le câblage est contrôlé. Branchez une remorque connue pour être en bon état ou un contrôleur de prise. Testez les fonctions une par une, contact mis lorsque nécessaire, sans vous limiter à un rapide coup d’œil aux feux arrière de la voiture.

Un contrôleur qui s’allume ne garantit pas toujours que la remorque est irréprochable : inspectez aussi son câble, ses masses et ses ampoules. Inversement, ne concluez pas que le faisceau voiture est en cause sans essayer une autre remorque ou un testeur. Cette méthode évite de démonter inutilement le coffre pour une panne située sur l’équipement tracté.

Connaître les limites du montage maison et le budget à prévoir

Un montage personnel est réaliste si vous savez déposer des garnitures sans les casser, respecter un schéma et réaliser des raccordements protégés. En revanche, faites appel à un professionnel si le véhicule impose un codage, si l’alimentation doit traverser l’habitacle jusqu’à la batterie, si vous constatez des défauts électroniques ou si vous installez un circuit auxiliaire de caravane. Comptez en général 150 à 400 € de main-d’œuvre pour le montage électrique, selon l’accessibilité et la programmation nécessaire, en plus du prix des pièces.

Un attelage doit être compatible avec le véhicule et monté conformément à sa notice. Les feux de la remorque, son éclairage de plaque, sa signalisation et la fixation de la prise doivent fonctionner correctement avant toute circulation. Si une modification affecte la garantie, le diagnostic constructeur ou le fonctionnement des aides à la conduite, demandez un avis au réseau ou à un spécialiste de l’attelage.
