Convertisseur monophasé vers triphasé : guide pratique pour les débutants

Un convertisseur monophasé vers triphasé permet d’alimenter certains moteurs triphasés à partir d’une arrivée domestique en 230 V monophasé. La solution la plus courante est un variateur de fréquence alimenté en 230 V monophasé et délivrant du 230 V triphasé : elle fonctionne bien avec un moteur compatible, correctement couplé. Elle ne remplace pas pour autant une véritable arrivée en 400 V triphasé et ne peut pas fournir plus de puissance que votre circuit d’entrée.

La rédaction de Karène Vérifié par le comité éditorial Publié le 7 novembre 2024 · Mis à jour le 3 juin 2026 10 min de lecture

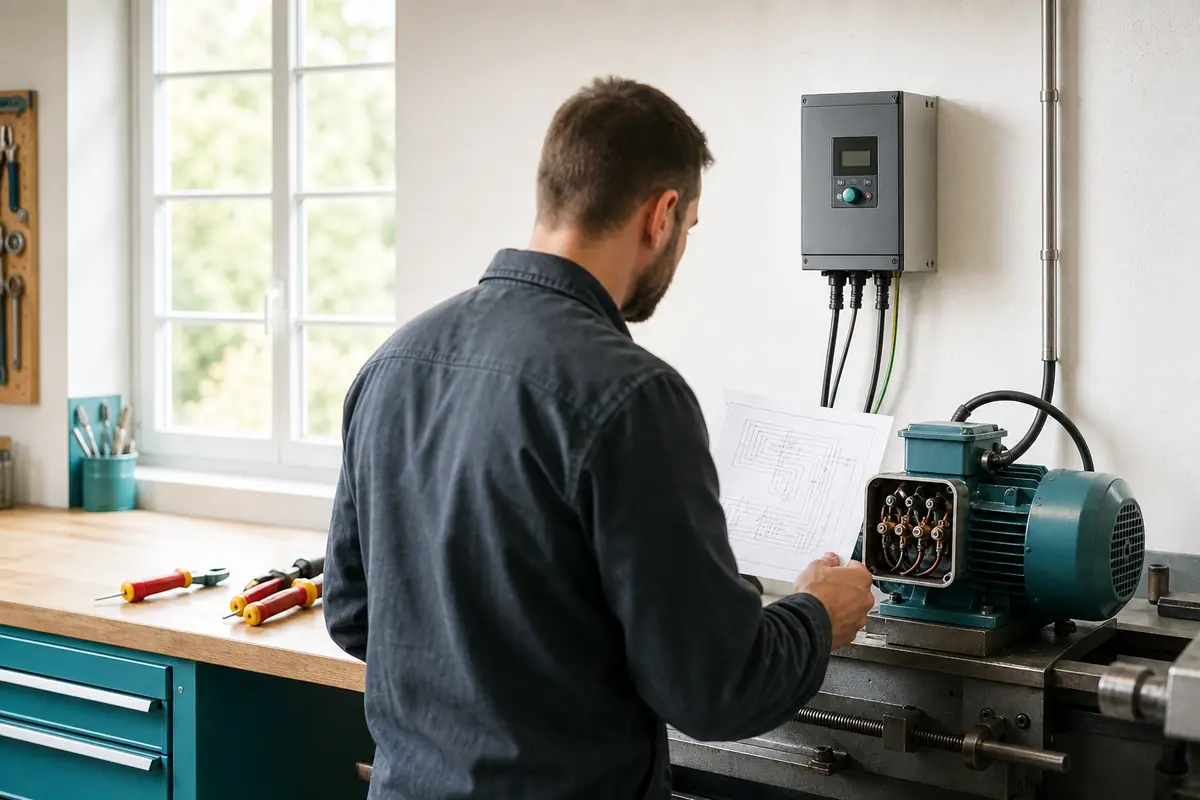

Variateur reliant une alimentation monophasée à un moteur triphasé dans un atelier. — illustration Karène

Sommaire de l’article

Comprendre ce que le convertisseur fabrique réellement

Dans un logement français, le monophasé fournit habituellement 230 V entre la phase et le neutre. Une installation triphasée distribue trois phases décalées ; on mesure généralement 400 V entre deux phases et 230 V entre une phase et le neutre. C’est cette différence qui entretient une confusion fréquente : « triphasé » ne signifie pas automatiquement « 400 V ».

Le convertisseur adapté à un moteur est le plus souvent un variateur de fréquence. Il redresse d’abord le courant monophasé, puis recrée trois phases électroniques à fréquence réglable pour le moteur. Sa sortie est donc conçue pour une charge motorisée, et non pour alimenter toute une installation, des prises murales ou un tableau secondaire.

Un simple transformateur ne résout pas le problème : il peut modifier une tension, mais il ne crée pas une troisième phase. Inversement, un variateur ne produit pas gratuitement de l’énergie : les watts demandés par le moteur, auxquels s’ajoutent les pertes, sont prélevés sur votre alimentation 230 V.

Lire la plaque moteur avant toute commande

La plaque signalétique du moteur donne la réponse la plus fiable. Recherchez les tensions, le schéma de couplage, la puissance en kW, le courant nominal et la fréquence, le plus souvent 50 Hz. Prenez aussi une photo de la boîte à bornes ouverte, hors tension : la possibilité de modifier le couplage dépend de la présence de six bornes accessibles.

La mention « 230/400 V Δ/Y » est le cas le plus favorable. Elle signifie que les enroulements doivent être raccordés en triangle (Δ) pour une alimentation 230 V triphasée, et en étoile (Y) pour une alimentation 400 V triphasée. Avec un variateur 230 V monophasé vers 230 V triphasé, ce moteur doit donc être câblé en triangle.

Un moteur marqué « 400/690 V Δ/Y » n’est pas directement compatible avec une sortie 230 V triphasée : son couplage triangle requiert 400 V. Il faut alors un variateur élévateur explicitement prévu pour convertir 230 V monophasé en 400 V triphasé, ou une vraie arrivée triphasée 400 V. Ces appareils existent, mais sont plus coûteux et demandent une étude attentive du courant absorbé à l’entrée.

Les anciennes plaques « 220/380 V » correspondent souvent aux réseaux actuels 230/400 V, mais l’âge du moteur impose une vérification de son état, de son isolement et de ses connexions. Ne vous fiez jamais à la seule couleur des fils ou au nombre de bornes.

Vérifier la compatibilité en cinq minutes

Coupez l’alimentation de la machine. Ne démontez jamais une boîte à bornes sous tension ; assurez-vous de l’absence de tension avant toute manipulation.
Relevez la plaque entière. Notez les deux tensions, les symboles Δ/Y, la puissance, le courant et le régime en tours par minute.
Contrôlez les barrettes de couplage. Six bornes permettent en général de choisir étoile ou triangle ; trois fils seulement peuvent limiter les possibilités.
Inventoriez les autres éléments de la machine. Frein, pompe, éclairage, commande en 400 V ou deuxième moteur ne se branchent pas automatiquement sur un variateur.
Choisissez d’abord la tension de sortie. Le variateur doit correspondre au couplage possible du moteur, avant de comparer les puissances et les fonctions.

Variateur, convertisseur rotatif ou arrivée triphasée : quelle solution ?

Pour une perceuse à colonne, un tour, une petite fraiseuse ou une pompe dotée d’un seul moteur triphasé, le variateur de fréquence est généralement le choix le plus compact. Il procure un démarrage progressif et peut permettre d’ajuster la vitesse, sous réserve que la machine accepte cette variation.

Les convertisseurs rotatifs ou groupes générateurs produisent un triphasé grâce à une machine tournante. Ils peuvent être envisagés pour certains ateliers comportant plusieurs machines, mais ils sont encombrants, bruyants et consomment aussi à vide. Une alimentation triphasée réelle reste souvent plus cohérente lorsque les besoins sont réguliers, élevés ou répartis entre plusieurs équipements.

Solution	Ce qu’elle délivre	Cas d’usage adapté	Budget matériel indicatif
Variateur 230 V mono → 230 V tri	Trois phases à tension et fréquence variables	Un moteur 230/400 V couplé en Δ	En général, 120 à 500 €
Variateur 230 V mono → 400 V tri	Trois phases 400 V via un modèle élévateur	Moteur 400/690 V ou machine imposant 400 V	Souvent 400 à 1 500 €
Convertisseur rotatif	Triphasé pour certains usages d’atelier	Plusieurs moteurs, besoin spécifique étudié	Environ 800 à 2 500 € et plus
Arrivée triphasée réelle	Réseau 400/230 V permanent	Atelier équipé, fortes puissances ou machine complexe	Étude et travaux variables

Les prix dépendent de la puissance, de l’indice de protection, du filtrage électromagnétique, de la qualité de fabrication et des fonctions de commande. Ajoutez le coût du coffret, des protections, des câbles, des commandes et, si nécessaire, de l’intervention d’un professionnel.

Dimensionner la puissance sans surcharger le circuit 230 V

Ne sélectionnez pas un convertisseur uniquement à partir des kW gravés sur le moteur. Cette puissance est la puissance mécanique nominale disponible à l’arbre ; à l’entrée, le variateur doit aussi compenser les pertes du moteur et de son électronique. Le courant d’entrée indiqué dans la notice du variateur est la donnée à confronter au disjoncteur, à la section des conducteurs et au circuit existant.

À titre de repère, une prise 230 V protégée à 16 A représente au maximum environ 3,7 kVA théoriques. Cette valeur n’est pas une puissance moteur garantie : les conditions d’installation, le courant de démarrage, le type de charge et les prescriptions du fabricant réduisent la marge disponible. Une machine de 2,2 kW peut, selon le matériel, nécessiter un circuit dédié ; ne remplacez jamais un disjoncteur par un calibre supérieur pour empêcher un déclenchement.

Le variateur doit avoir une puissance nominale au moins égale à celle du moteur, mais certains modèles initialement conçus pour une alimentation triphasée doivent être surdimensionnés lorsqu’ils sont alimentés en monophasé. Le taux de déclassement varie selon les fabricants. Suivez la règle écrite dans la documentation du modèle retenu, pas une règle générale trouvée sur un forum.

Les charges à fort couple, comme un compresseur, une scie sous effort ou un broyeur, réclament une attention particulière. Le démarrage progressif d’un variateur réduit l’appel de courant, mais n’augmente pas le couple disponible à bas régime ni la capacité du réseau. Sur un moteur ventilé par son propre arbre, une vitesse trop faible réduit également le refroidissement.

Installer le variateur sans créer de risque électrique

L’installation fixe d’un variateur touche à la fois au tableau électrique, aux protections et au câblage moteur. Si vous ne maîtrisez pas la consignation, le choix des dispositifs différentiels et le raccordement de puissance, confiez cette partie à un électricien ou à un automaticien qualifié. En France, l’installation doit être conçue conformément aux règles applicables, notamment la norme NF C 15-100 pour les installations basse tension.

Le variateur doit être posé dans un endroit propre, ventilé et protégé des copeaux, de l’humidité et des projections. Respectez les distances de ventilation données par le fabricant : les dissipateurs chauffent et un coffret trop petit provoque des défauts ou réduit la durée de vie de l’électronique.

En amont, prévoyez un circuit dédié, un organe de coupure et les protections prescrites dans la notice. Le type de dispositif différentiel n’est pas universel : selon la technologie du variateur et son filtrage, le fabricant peut exiger un type A, F ou B. Le châssis du variateur comme la carcasse du moteur doivent être correctement reliés à la terre.

Ne placez pas non plus un condensateur de compensation ou un filtre non prévu sur la sortie. Pour une machine accessible au public ou équipée d’un arrêt d’urgence, la fonction de sécurité doit être étudiée séparément : une simple commande « stop » du variateur ne constitue pas toujours une mise hors énergie de sécurité.

Paramétrer le moteur pour éviter la surchauffe et les défauts

Après le raccordement, saisissez dans le variateur les données de la plaque correspondant au couplage réellement choisi : tension, courant nominal, fréquence de base, puissance et vitesse nominale. Le courant moteur est particulièrement important, car il permet au variateur d’assurer une protection thermique électronique cohérente.

Commencez avec une fréquence maximale de 50 Hz, sauf si le constructeur du moteur et de la machine autorise explicitement une vitesse supérieure. Augmenter la fréquence peut accroître la vitesse, mais aussi les contraintes mécaniques sur les roulements, les courroies, la broche ou l’outil. Descendre beaucoup sous 50 Hz réduit la ventilation du moteur et peut exiger un ventilateur indépendant.

Sur une machine-outil, conservez les sécurités mécaniques utiles : capot, frein, arrêt d’urgence et protection contre le redémarrage après coupure. Le variateur offre parfois des fonctions avancées, mais il ne transforme pas à lui seul une machine ancienne en équipement conforme aux exigences actuelles de sécurité.

Les limites : une sortie variateur n’alimente pas toute la machine

Le variateur est idéal lorsqu’il pilote un moteur unique et identifié. Une machine ancienne peut toutefois comporter plusieurs moteurs, un transformateur de commande, un frein électromagnétique, une pompe de lubrification, des relais ou une commande fonctionnant en 400 V. Alimenter indistinctement l’ensemble depuis la sortie du variateur expose à des pannes, voire à des détériorations.

Si deux moteurs démarrent séparément, chacun nécessite généralement son propre variateur et sa propre protection, ou une architecture conçue par un spécialiste. Les contacteurs d’origine doivent aussi être analysés : ils ne doivent pas être utilisés pour couper ou reconnecter le moteur en aval d’un variateur en marche.

Choisir selon l’usage réel

Un moteur isolé et compatible

Variateur 230 V mono vers 230 V tri souvent pertinent
Réglage de vitesse et démarrage progressif possibles
Installation compacte dans un coffret ventilé
Plaque 230/400 V Δ/Y favorable avec couplage triangle

Machine complexe ou atelier équipé

Vérification de tous les moteurs et auxiliaires nécessaire
Arrivée triphasée réelle souvent plus souple à long terme
Convertisseur rotatif possible dans des cas précis
Étude professionnelle recommandée pour la sécurité et les protections

Les montages à condensateur, parfois présentés comme des convertisseurs simples, ne remplacent pas un vrai variateur pour une machine exigeante. Ils peuvent entraîner une baisse de couple, un échauffement et un comportement médiocre au démarrage. Gardez-les pour les usages explicitement validés par un professionnel, pas pour « essayer » une machine de production ou un outil dangereux.

La liste de contrôle avant d’acheter

Prenez votre décision à partir de la machine, puis de votre alimentation disponible. Cette démarche évite l’erreur classique consistant à commander un variateur de la bonne puissance, mais de mauvaise tension de sortie.

Vérifiez la tension et le couplage inscrits sur la plaque moteur.
Comparez le courant d’entrée du variateur avec le circuit 230 V envisagé.
Confirmez que le variateur accepte bien une entrée monophasée 230 V.
Prévoyez un modèle adapté à l’environnement : poussière, humidité, température et ventilation.
Contrôlez la présence d’un manuel en français ou suffisamment détaillé pour les réglages et protections.
Faites examiner l’installation si la machine dépasse vos compétences, comporte plusieurs moteurs ou nécessite du 400 V.

Le bon achat n’est donc pas nécessairement le convertisseur le plus puissant. C’est celui dont l’entrée correspond à votre réseau, dont la sortie correspond exactement au moteur et dont l’installation peut être protégée sans compromis.

Questions fréquentes

On répond à vos questions

Peut-on passer du 230 V monophasé au 400 V triphasé avec un convertisseur ?

Oui, mais pas avec un variateur standard 230 V monophasé vers 230 V triphasé. Pour alimenter un moteur nécessitant 400 V entre phases, il faut un convertisseur ou variateur élévateur explicitement annoncé avec une sortie 400 V triphasée, ou faire installer une arrivée triphasée. Vérifiez aussi le courant demandé au réseau 230 V : la puissance disponible reste limitée par l’alimentation d’origine.

Comment savoir si mon moteur triphasé fonctionne avec un variateur 230 V ?

Lisez sa plaque signalétique. Un moteur portant « 230/400 V Δ/Y » est généralement adapté, à condition de pouvoir le raccorder en triangle sur ses bornes. Le variateur devra être alimenté en 230 V monophasé et fournir du 230 V triphasé. Un moteur « 400/690 V Δ/Y » demande, lui, une sortie 400 V triphasée : un modèle 230 V classique ne suffit pas.

Puis-je brancher un convertisseur triphasé sur une prise domestique classique ?

Cela dépend du courant absorbé par le variateur et de la qualité du circuit, pas seulement de la présence d’une prise. Un petit variateur peut être alimenté par un circuit dédié adapté, mais une machine puissante peut dépasser ce que le câblage, le disjoncteur ou l’abonnement supportent. Une prise ancienne, une rallonge enroulée ou un circuit partagé avec d’autres appareils sont à éviter.

Quelle puissance de variateur choisir pour un moteur de 2,2 kW ?

Choisissez d’abord un variateur dont la puissance moteur admissible atteint au minimum 2,2 kW, puis appliquez le déclassement imposé par le fabricant en alimentation monophasée. Vérifiez surtout son courant d’entrée nominal et le courant maximal autorisé par votre circuit. Selon le modèle et l’usage, un dimensionnement supérieur peut être requis ; la notice technique fait foi.

Un variateur peut-il alimenter plusieurs moteurs triphasés ?

Ce n’est généralement pas recommandé pour des moteurs commandés ou démarrant séparément. Le variateur protège et pilote un moteur à partir de ses caractéristiques propres ; plusieurs moteurs compliquent le réglage thermique, le démarrage et les coupures. Pour une machine avec plusieurs moteurs, prévoyez souvent un variateur par moteur ou demandez une étude à un professionnel de l’automatisme.

Faut-il conserver le contacteur et l’arrêt d’urgence de la machine ?

L’arrêt d’urgence et les protections mécaniques doivent être conservés, mais leur raccordement doit être adapté au fonctionnement du variateur. Un contacteur placé sur la sortie moteur ne doit pas ouvrir le circuit en fonctionnement, sauf conception spécifique. La commande d’arrêt normale, la coupure d’alimentation et la fonction de sécurité ne répondent pas au même besoin : faites valider le montage lorsqu’une personne peut être exposée au danger.
